NYP-10/10高粘度转子泵设计及耐温特点

NYP-10/10高粘度转子泵设计及耐温特点

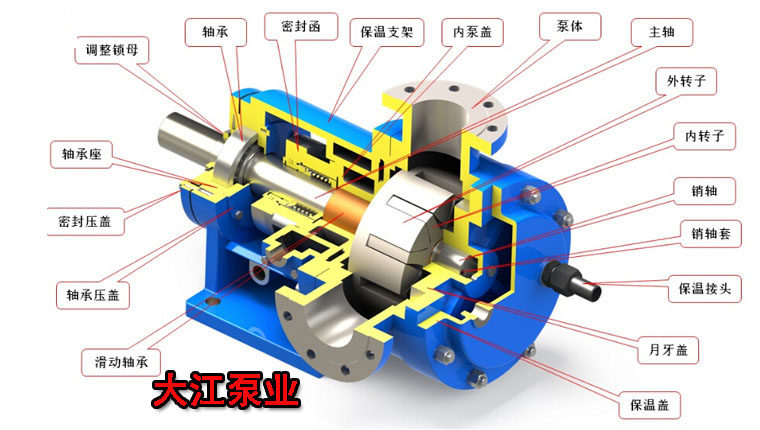

NYP-10/10高粘度转子泵是根据美国威肯泵演变升级完成,采用多齿设计,轮廓清晰的转子,输送粘度较高时做出相对高的作用,下图是内部构造图,可以仔细看出设计细节.

NYP-10/10高粘度转子泵采用40CR钢材质,大转子带动小转子工作,运转时候大小转子中间有15--20mm间隙,进行吸料吸出后间隙封闭,然后当大间隙时候,排出液体。

NYP-10/10高粘度转子泵转子式数控加工加工,_了转子的度,转子泵装配要十分小心,关键在于间隙调节及密封装配。

高粘度转子泵设计有主轴、被轴、大转子、小转子、轴承、密封、支架、前盖、密封、密封压盖、保温盖、锁母等设计。

NYP-10/10高粘度转子泵属于容积式齿轮油泵,如何满足高温条件下使用,下面介绍耐高温的特点：

a.首先高粘度泵内部设计采用国内密封,耐高温四氟密封加动力密封设计,国内密封。

b.密封设计在轴承后面,这样首先经过是轴承,当介质流到密封处时候,动力密封已经将拦截下来,长时间以后动力密封如果损坏,那么四氟密封一道阻拦下来,四氟密封一共3道,这样就能_密封泄露问题。

c.高粘度泵内部转子是经过高离子淡化处理过的,高耐温260度,所以不用考虑转子。

d.泵内主被轴更耐温,都是经过高温热处理过,耐温500度。

e.泵采用不锈钢设计时候,我们通常起名为：不锈钢转子泵,耐温350度_设计没有问题。

f.泵到260度时候,泵体设有冷却孔,这时候通过冷水冷却,_了泵正常运行。

NYP-10/10高粘度转子泵进出口径DN50,流量每小时1--13立方/小时,压力1.0MPA,电机可以采用变频、定速、无调速等电机，高耐温260度,_设计_材质可以达到350度。
